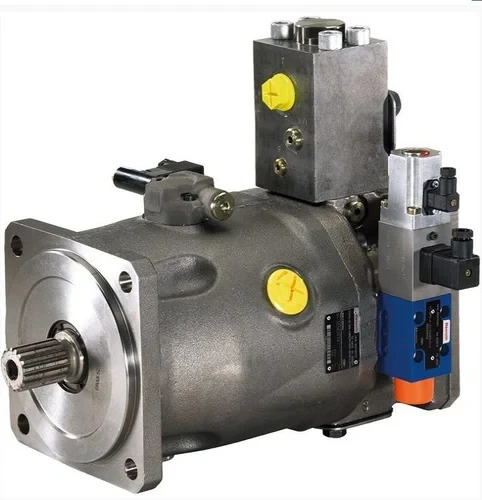

SYDFEE PUMPUN OHJAUSJÄRJESTELMÄ

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

SYDFEE-2X

/

–

P

12

–

–

–

*

SYDFE-ohjausjärjestelmän pumppu

Sarja

01

Ohjausjärjestelmä sisäisellä analogisella elektroniikalla

SYDFEE-2X

Pumppuyhdistelmät (katso tilausesimerkki)

SY2DFE.-2X,
SY3DFE.{1}}X

Koko

018

028

045

071

100

140

02

Tilavuus cm³

18

28

45

71

100

140

Pyörimissuunta vetoakselia katsottuna

03

Oikein

●

●

●

●

●

●

R

Vasen

●

●

●

●

●

●

L

Hydrauliöljy

04

Mineraaliöljy DIN 51524 (HL/HLP) mukaan

●

●

●

●

●

●

P

Vetoakselin versio

05

Sylinterimäinen asennusavaimella DIN 6885 (ei yhdistetty läpivientiin)

Ø18

Ø22

Ø25

Ø32

Ø40

Ø45

P

Ura-akseliprofiili SAE J 744

1)

3/4"

–

–

–

1 1/2"

1 3/4"

S

Ura-akseliprofiili SAE J 744 (suurempi vääntömomentti)

–

7/8"

1"

1 1/4"

–

–

R

Liitoslaippa (keskitys mm)

Ø18

Ø22

Ø25

Ø32

Ø40

Ø45

06

ISO 2-reikä

80

100

100

125

125

–

A

ISO 4-reikä

–

–

–

–

–

180

B

SAE 2-reikä

82,55

101,6

101,6

127

127

–

C

SAE 4-reikä

–

–

–

–

–

152,4

D

Työlinjojen paineportti B ja imuportti S

07

SAE, sivuttain vastapäätä, asennuskierremetriikka

●

●

●

●

●

●

12

Läpikäyttö (Kaikki yksittäisillä pumpuilla varustetut läpivientikäytöt tulevat ilman napaa ja ovat toimintaturvallisia, ja niissä on päätykansi)

08

Ilman läpiajoa

●

●

●

●

●

●

N00

Keskitys

Kiinnityspumppu (esimerkkejä)

2)​

ISO Ø100 mm

A10VSO..31 NG28/45

–

●

●

●

●

●

KD3

ISO Ø125 mm

A10VSO..31 NG71/100

–

–

–

●

●

●

KD5

ISO Ø180 mm

A10VSO..31 NG140

–

–

–

–

–

●

KD7

SAE Ø82,55 mm

A10VSO..31 NG18, PGF2, PGH2, PGH3, AZPF

●

●

●

●

●

●

KC1

SAE Ø101,6 mm

PGH4, 1PF2G3, PGF3

–

●

●

●

●

●

KC3

SAE Ø127 mm

PGH5

–

–

–

●

●

●

KC5

SAE Ø152,4 mm

A10VO140

–

–

–

–

–

●

KC6

Peruspumppuversio

09

Vakio (sisäinen ohjausöljy)

●

●

●

●

●

●

●

0000

Ulkoinen tarjonta

–

●

●

●

●

●

–

0479

Ulkoinen syöttö + regeneratiivinen toiminta

–

–

–

–

●

●

●

0487

SYDFEE-ohjausjärjestelmän ohjaus- ja esijännitysventtiili

Kelan suunnittelu

10

Vakio (NG28 ... NG140)

A

4-urakela (NG18)

C

Integroitu elektroniikka, asennussuunta, katso huomautus ominaisuudesta 11

11

Säteittäisesti pumpun akseliin

0

taitettuna 90 astetta alalevyn suuntaan

2

Ohjaus, lisätoiminto

A

B

C

D

12

Kytkettävä paineensäädin (korkea signaali)

●

A

Tehonrajoitus säädettävissä OBE-venttiilistä

●

B

Tehorajoitus säädettävissä analogisen tulon kautta

●

C

Paineensäädin, joka voidaan kytkeä pois päältä (korkea signaali)

●

D

Elektroniikan kokoonpano, lisävaruste

13

Vakioelektroniikka öljyvuotokompensaatiolla

●

●

●

●

0

Vakioelektroniikka ilman vuotoöljyn kompensointia

●

●

●

●

1

Todellisen paineen arvon syöttö
(Katso liittimien kuvaus sähköliitännästä)

Plug-in liitin

C

4...20 mA

V

0...10 V

E

1...10 V

F

0,5...5 V

14

Virtatulo 4...20 mA

X1

●

C

Jännitetulo 0...10 V

X1

●

V

Jännitetulo 1...10 V

X1

●

E

Jännitetulo 0,5...5 V

X2

●

F

Paineanturi

15

HM {{0}}X/315-FC13-0,5, mittausalue 315 bar (0,5...5 V) liitäntäkaapelilla 0,5 m suora liitäntä X2:een (vain todellisen painearvon tulon F yhteydessä)

–

–

–

●

L

Ilman paineanturia

●

●

●

●

X

Esijännitysventtiili integroidulla painerajoittimella

16

Painerajoitus 200 bar (toleranssi ± 8 bar)

1

Painerajoitus 250 bar (toleranssi ± 10 bar)

2

Painerajoitus 300 bar (toleranssi ± 12 bar)

3

Ilman esijännitysventtiiliä

X

17

Tarkemmat tiedot selkeässä tekstissä esim. SO-versio

*

1)

ANSI B92.1a-1976, 30 asteen painekulma, tasajuuri, sivusovitus, toleranssiluokka 5.

2)

Huomioi myös kiinnityspumppujen ehdot.

Huomautus ominaisuudesta 11: Venttiili, integroidun elektroniikan asennussuunta

Myötäpäivään pyörimissuunta, asennussuunta 0

Myötäpäivään pyörimissuunta, asennussuunta 2

Pyörimissuunta vastapäivään, asennussuunta 0

Pyörimissuunta vastapäivään, asennussuunta 2

●

saatavilla

-

ei saatavilla

01

02

03

04

05

SY2HDFEE-2X

/

–

/

+

01

2-taittaa pumppu

SY2HDFEE-2X

02

Pääpumpun koko

1)

03

Lisälaitteen pumpun koko tai pumpun lyhenne, jos lisälaitepumppu ei ole SYHDFE (esim. PGF)

1)

04

Materiaalinumero ilman "R9":tä pääpumpulle tai tyyppimerkinnälle, jos materiaalinumero ei ole tiedossa

05

Lisäpumpun materiaalinumero ilman "R9" tai tyyppimerkintä, jos materiaalinumero ei ole tiedossa

1)

Tarkemmat tiedot katso tyyppiavain

01

02

03

04

SY3HDFEE-2X

/

+

+

01

3-taittaa pumppu

SY3HDFEE-2X

02

Materiaalinumero ilman "R9":tä pääpumpulle tai tyyppimerkinnälle, jos materiaalinumero ei ole tiedossa

03

Lisäpumpun materiaalinumero ilman "R9" tai tyyppimerkintä, jos materiaalinumero ei ole tiedossa

04

Lisäpumpun materiaalinumero ilman "R9" tai tyyppimerkintä, jos materiaalinumero ei ole tiedossa
